Proyecto de alargador de espejos

[J79]

Adjunto dibujo con plano de un proyecto de alargador.

Dado que aún no lo he mandado fabricar, no se el resultado, por lo tanto el acotado es orientativo.

Saludos.

:calor

Alargadoresespejos0Presentacin21.pdf

[bautis]

Muy bueno el plano :okey Como me recuerda mi época de estudiante (mecánico ajustador) y las horas y horas de dibujo técnico. Un poco largos quizás,con 50 mm suele ser suficiente,pero mas vale que sobre :okey

[J79]

Tomo nota.

¿Y el diámetro?.

[torbas]

depende de la anchura del piloto....yo llevo 60 mm....imagínate como es el animal :???: :???: :???:

[J79]

Yo mido 1,87 mts.

[torbas]

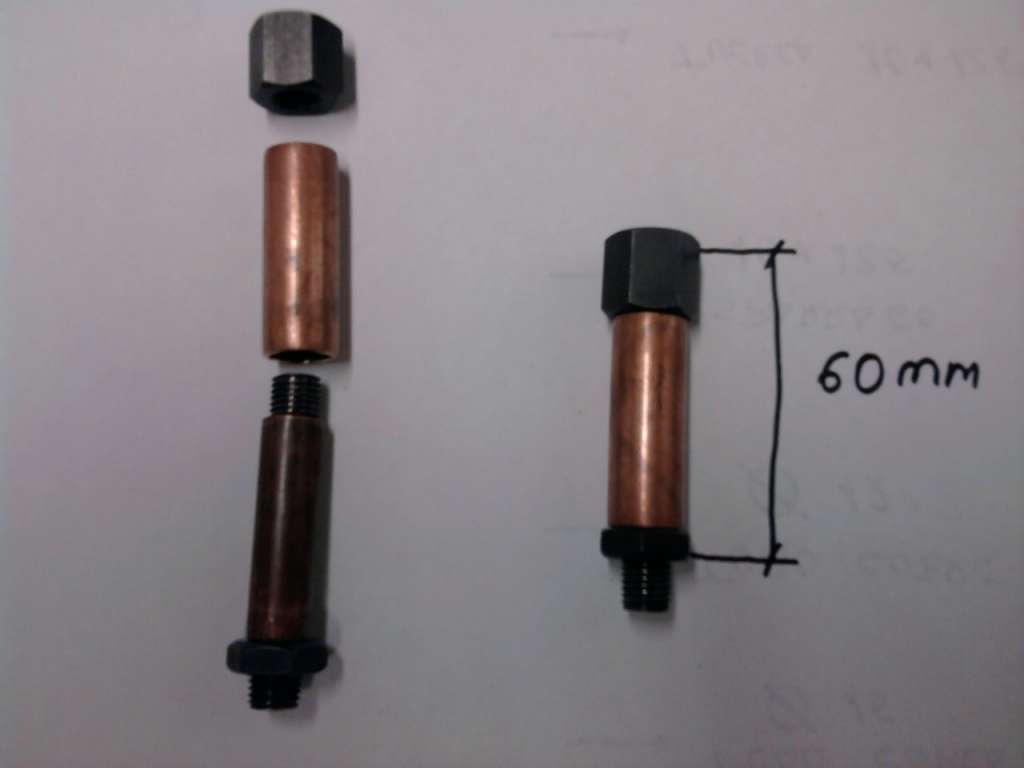

los mios son caseros....

[bautis]

Pues ahora mismo no te puedo decir,pero quizás alguno del foro que los tiene hechos así tenga la medida. Lo que han hecho es coger el diámetro del protector de goma y así tiene continuidad.

Si encuentro una foto la pongo para que te hagas una idea mas exacta.

[torbas]

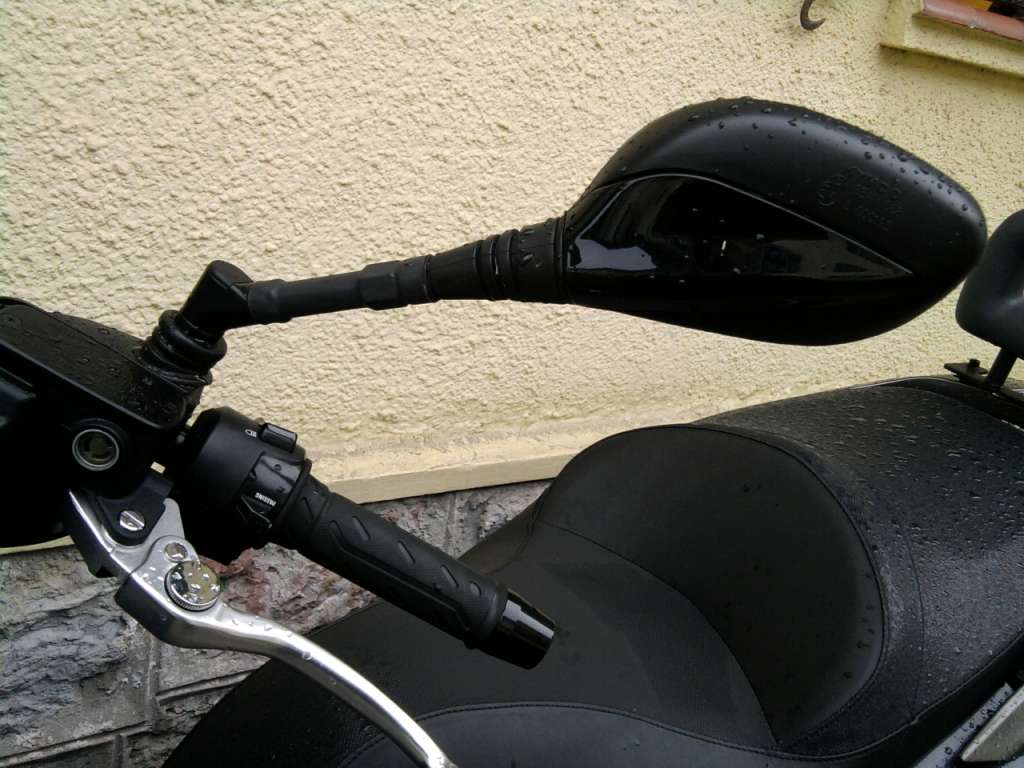

resultado final



[J79]

Perfectos.

La protección de termoretractil, creo que esencial.

[bautis]

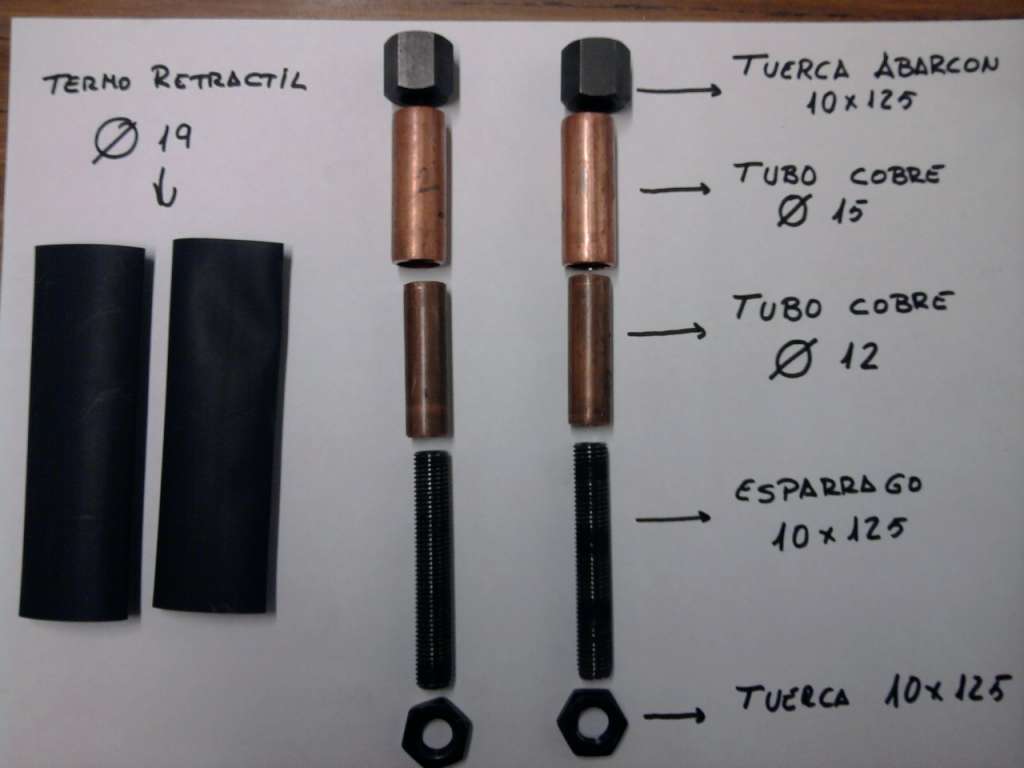

Encontrada



[torbas]

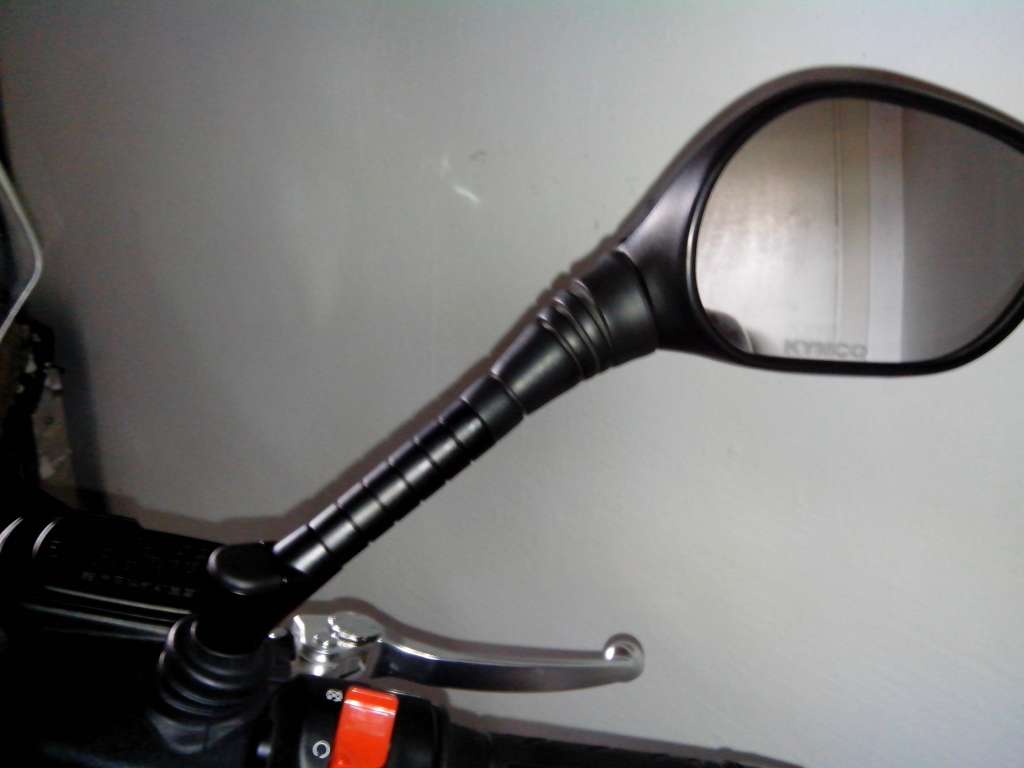

ya instalados



[torbas]

Yo mido 1,87 mts.



es más un tema de anchura que de altura :okey :okey :okey

[J79]

Como me cobre mucho el taller, hago tu versión

[J79]

Yo mido 1,87 mts.



es más un tema de anchura que de altura :okey :okey :okey



Ja!Ja!Ja!Ja!

También soy ancho.

[pedrogolf73]

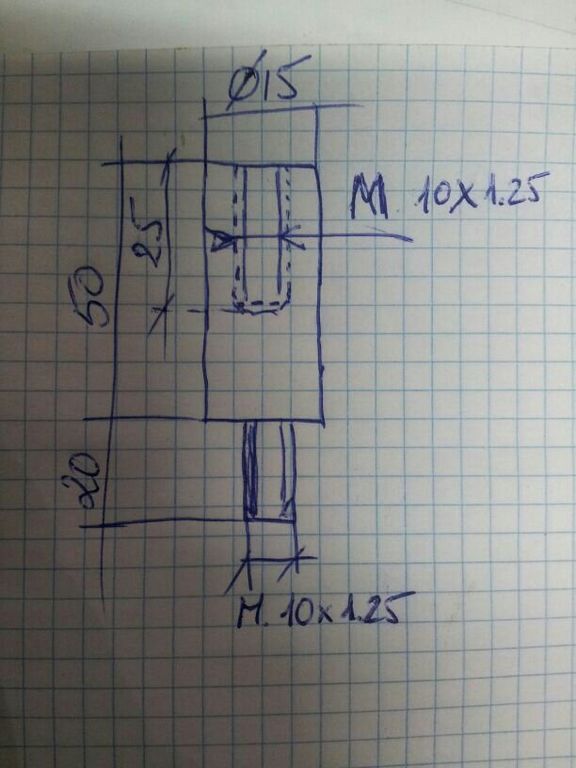

Estos son los míos, plano incluido.

En acero inoxidable y luego forrados con termoretractil



Enviado desde mi GT-I9100 usando Tapatalk 2
