Esquema electrico de la Kymco Zing II

[Salent]

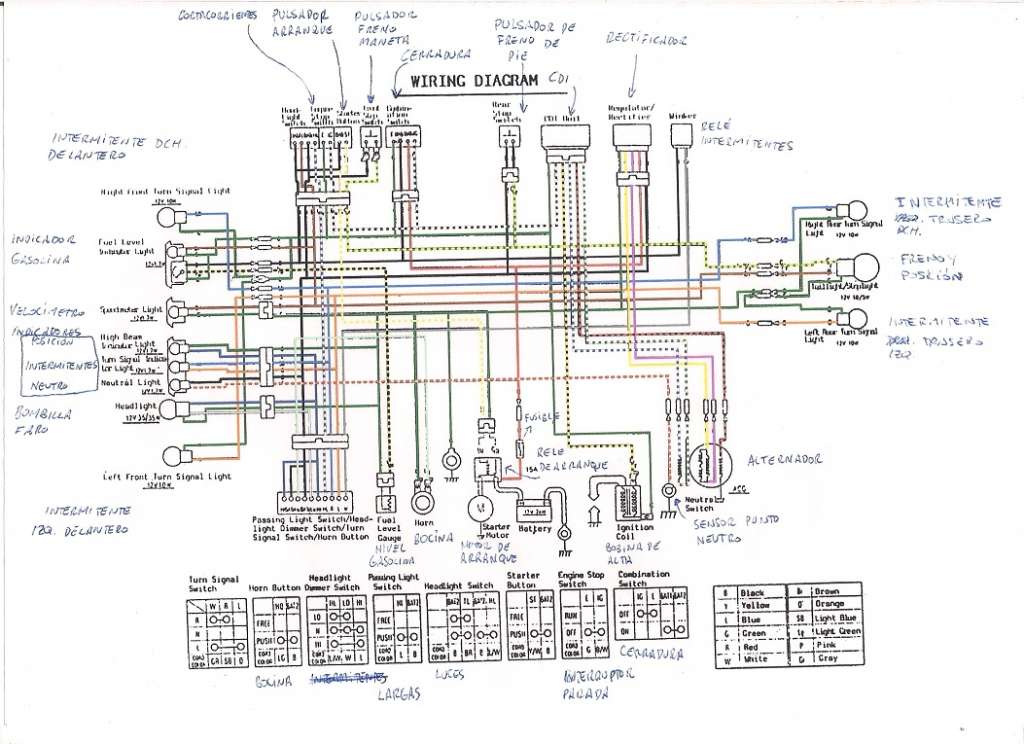

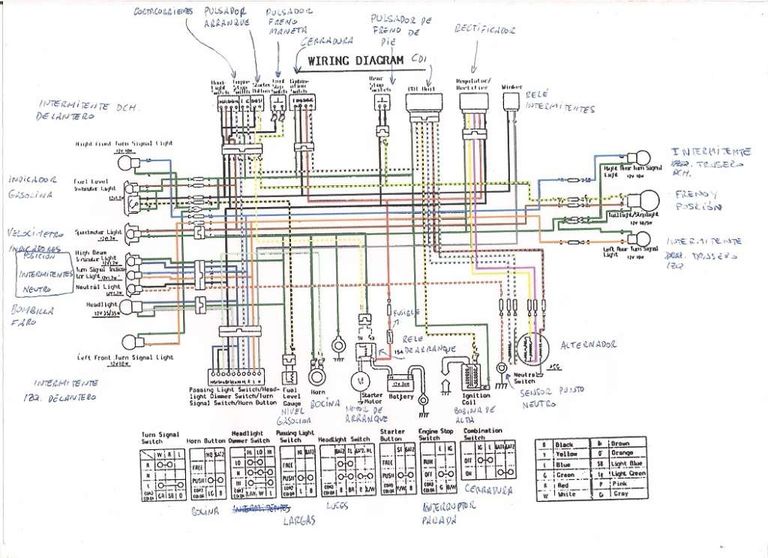

Después de muchas y muchas horas de navegación buscando este esquema en concreto y no los que vemos por ahí ,que si general de motos chinas que si de todas las kymco de 125....bla,bla,bla he encontrado el santo grial en una pagina griega y ahora quiero compartirlo con vosotros, incluyendo las anotaciones que fui haciendo sobre la marcha. La verda es que con el esquema delante todo parece mas sencillo



[Mito]

Muchas gracias por compartirlo, tu trabajo le valdrá a muchos de foro paz_
