Reglaje de valvulas!

[Xavicheto]

Buenas gente!

Haver si me podeis ayudar un poquito.

Tengo una kymco vivio 125 la cual tengo de hacer el reglaje de valvulas y me gustaria saber como se ponen las marcas del plato.

Cuando lo giro para poner las marcas hay unas cuantas las cuales son 2 rayas y despues 2 mas una la cual hay una E y la otra una T.

No se en q posicion tengo de dejarla para poder empezar a hacer el reglage.

Tambien si alguien tuviera algun tipo de tutorial,agradeceria mucho.

Bueno ay lo dejo!!

Un saludo y gracias de antemano.

[bautis]

Yo he hecho el de la 300 y me imagino que será parecido. La raya del medio de la E tiene que quedear alineada con la horizontal de la T. Puede que cuando quites la tapa y veas los balancines, también veas unas marcas en el piñón de la cadena de transmisión. Si es como en la SD, las rayas deben quedar a ras del soporte de la tapa y el círculo por debajo de las rayas. Mira a ver si tienes manual de taller, tenemos un par de páginas de descarga. Si es así, ahí te vendrá la medida a la que tienes que regular admisión y escape.

Si no me he explicado bien pregunta, que para eso estamos :okey

[Xavicheto]

Si creo q te e entendido bastante, solo q la mia en el piñon n lleva marcas,y sobre las marcas q lleva si acaso ya pondre una foto para q me podais entender pk no se donde se tienen de referenciar.

Saludos

[bautis]

Ahora estoy currando y el fin de semana me resulta un poco complicado, pero a ver si el lunes o martes te puedo poner alguna foto que saqué para hacer un tutorial. ¿sabes la medida de admisión y escape ?

[Xavicheto]

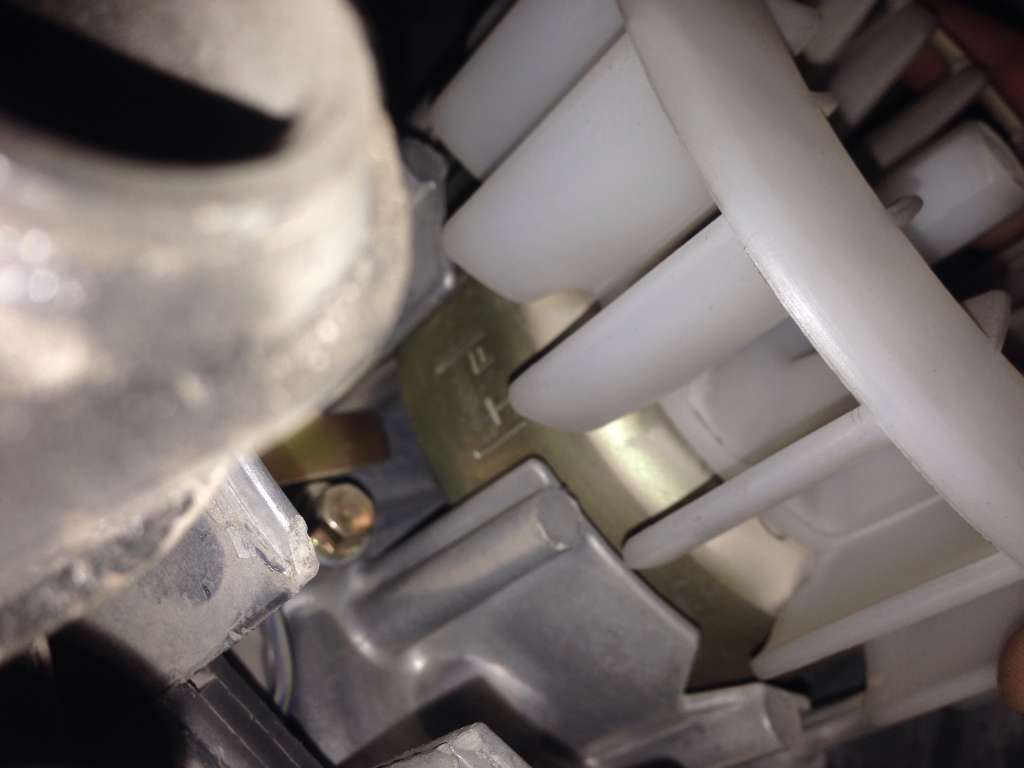

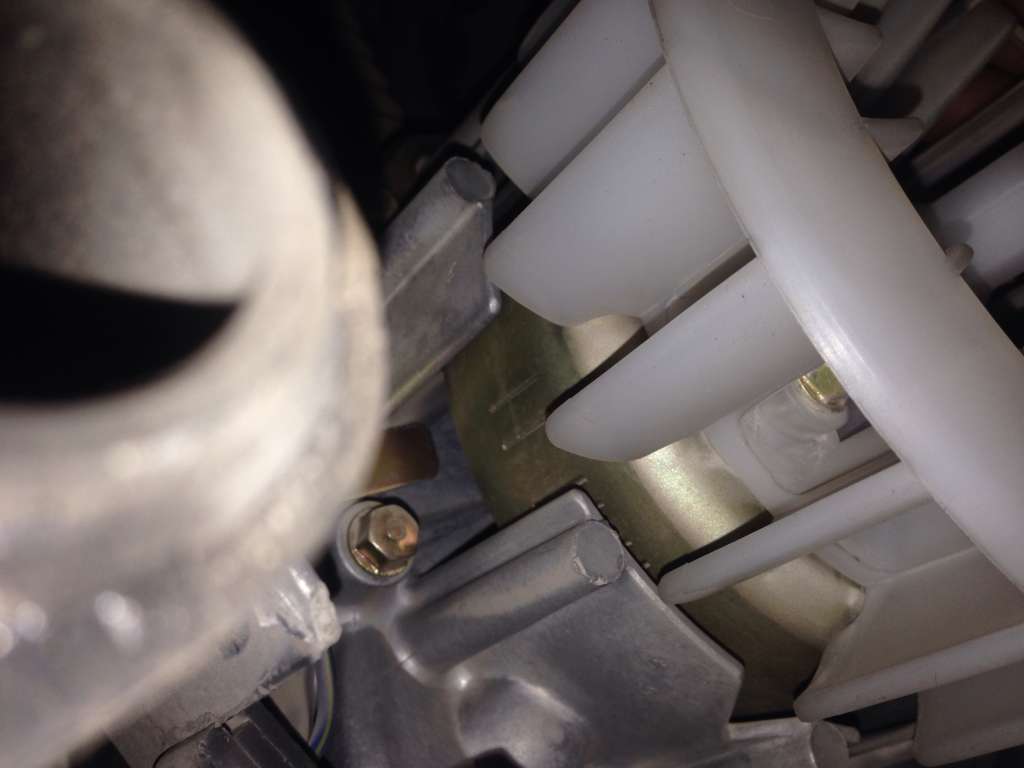

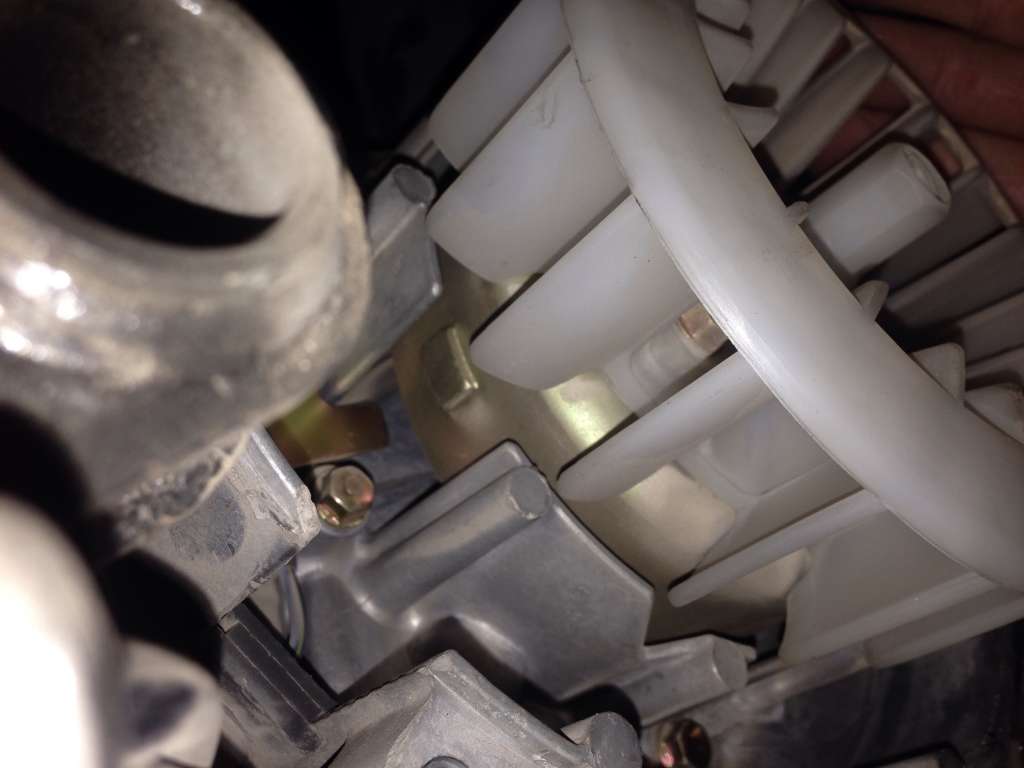

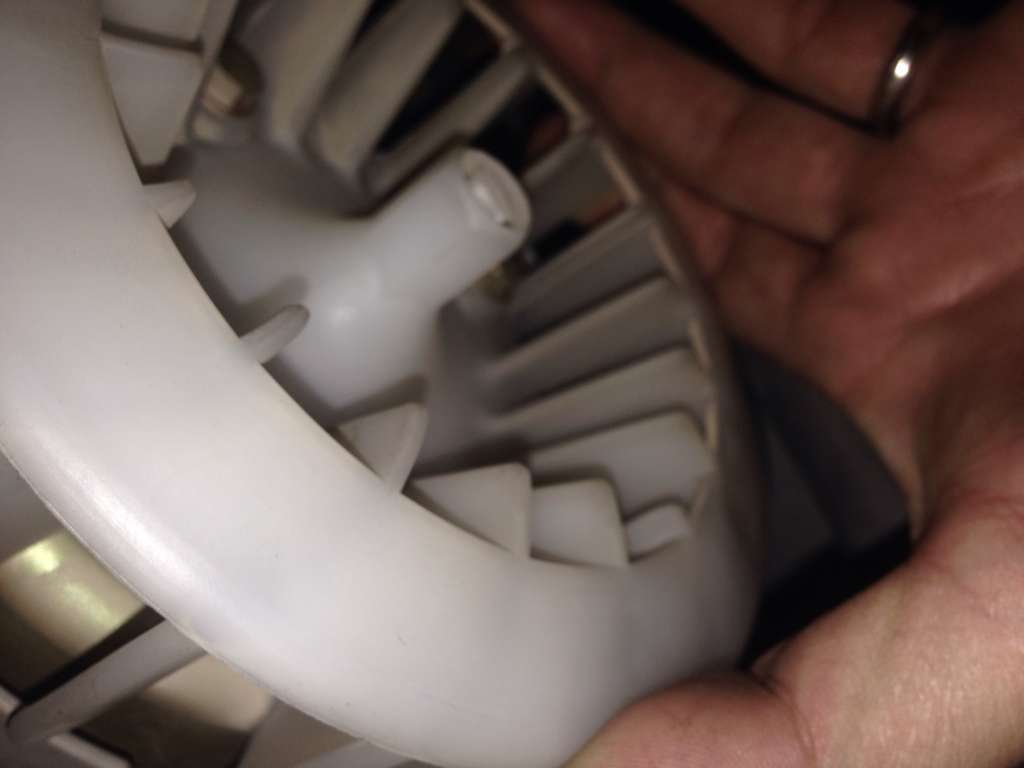

Mira adjunto algunas fotos de las marcas haver si me hago entender un poco ya q soy malo explicandome.

No se bien como tengo de referenciar y q marcas poner.

[bautis]

Yo creo que deberías soltar la tapa de balancines a ver si da alguna pista. Te paso unas fotos de como va en la SD 300i

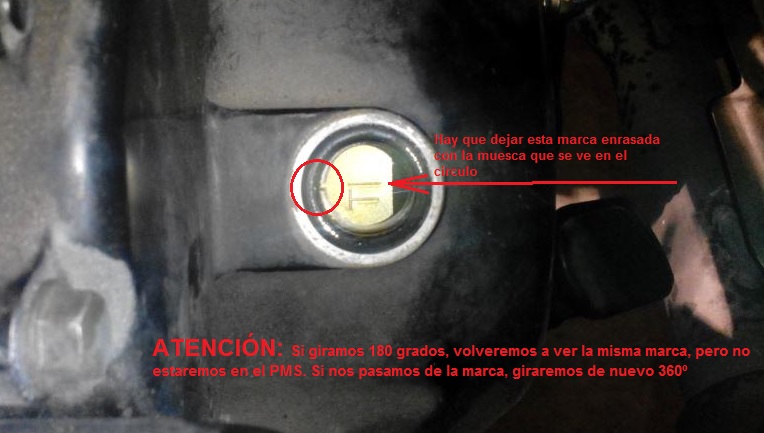

Esta foto corresponde mas o menos a las que pones tu, pero el sistema no es el mismo.

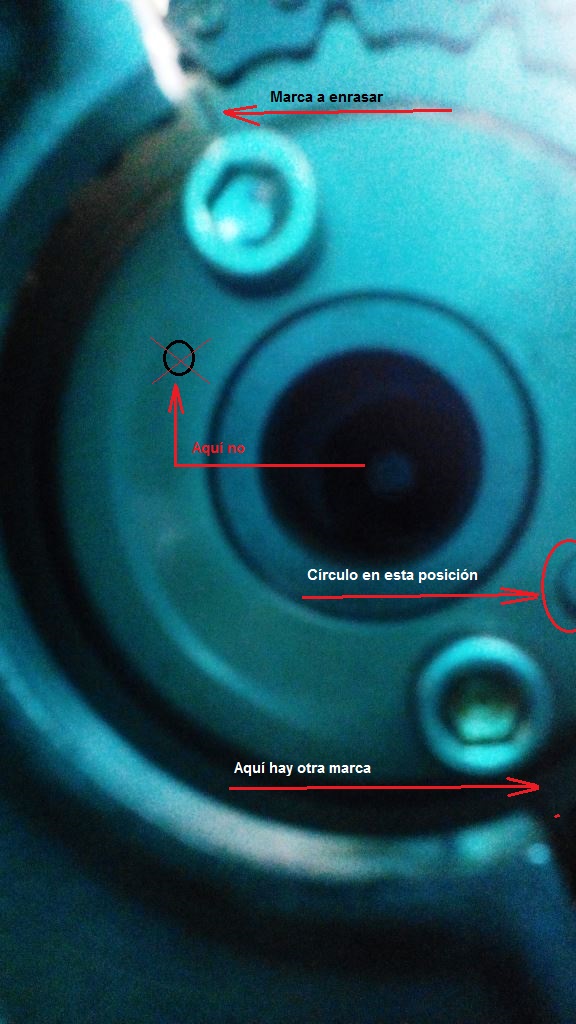

Y en esta se ve lo que te comento de las marcas en el piñón bajo la tapa de balancines
